中央处理器（CPU）—— 数据通路

---

本文主要介绍以下两种 数据通路的功能和基本结构 (1.如何设置部件之间的连接路径？2.描述指令执行过程中信号和数据在这些路径上的传输)：

1. 单总线结构
2. 专用通路结构

---

1.单总线结构

• 内部总线: 是指同一部件，如CPU内部连接各寄存器及运算部件之间的总线；
• 系统总线: 是指同一台计算机系统的各部件，如CPU、内存、通道和各类I/O接口间互相连接的总线

（1）数据通路基本概念

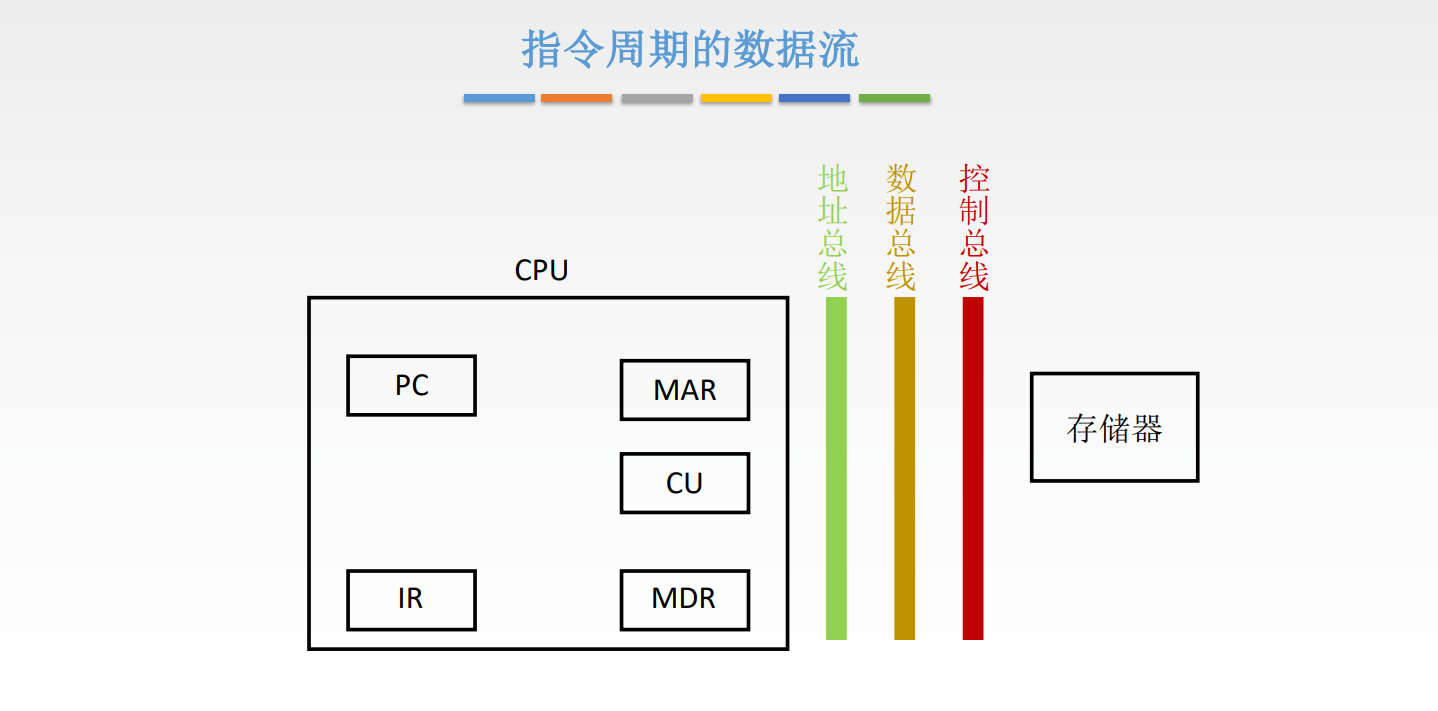

• 指令周期数据流（上一篇文章所讲）

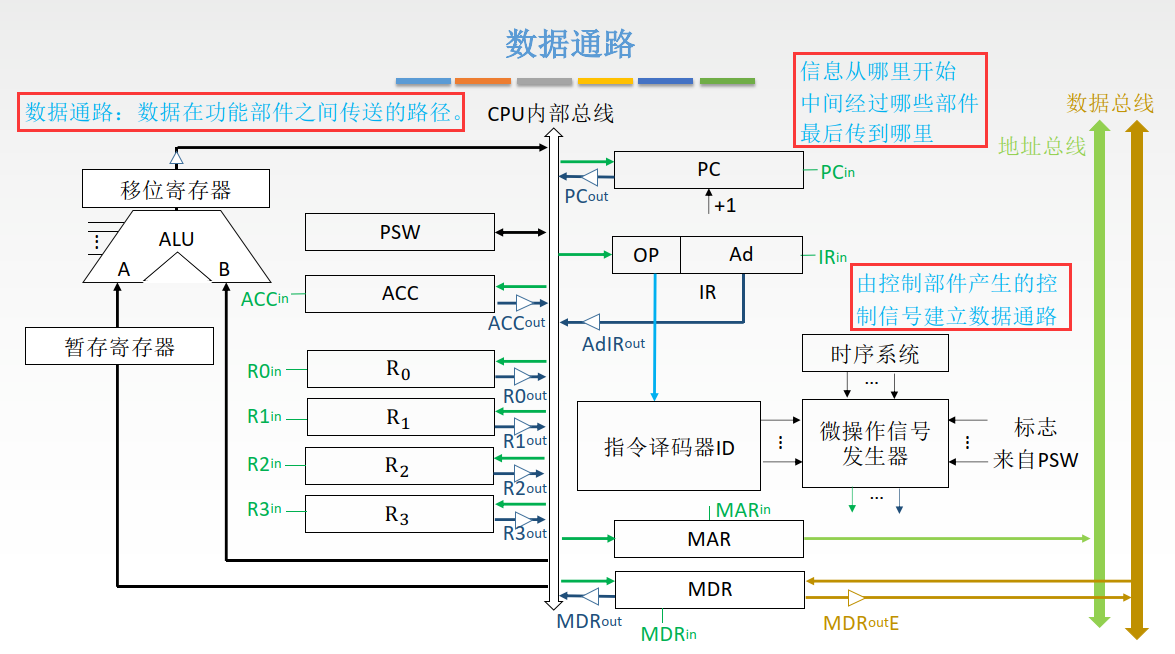

• 数据通路

  注： 数据通路的 基本结构：
  1. CPU内部单总线方式
  2. CPU内部多总线方式
  3. CPU专用数据通路方式

（2）数据通路-CPU内部单总线方式

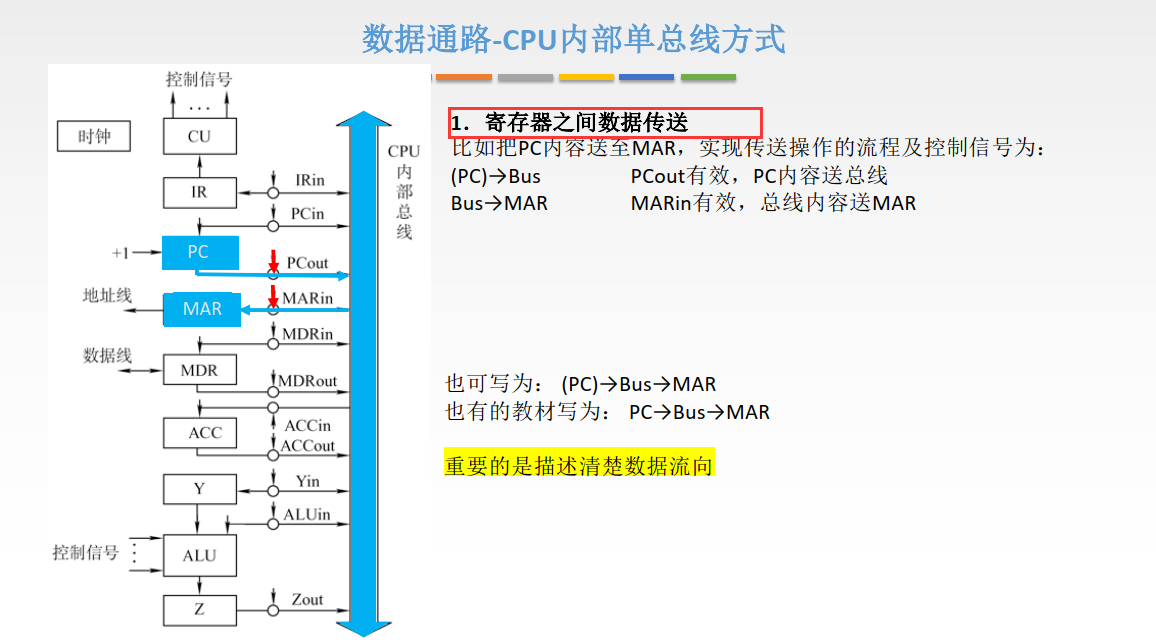

• 寄存器间数据传送：

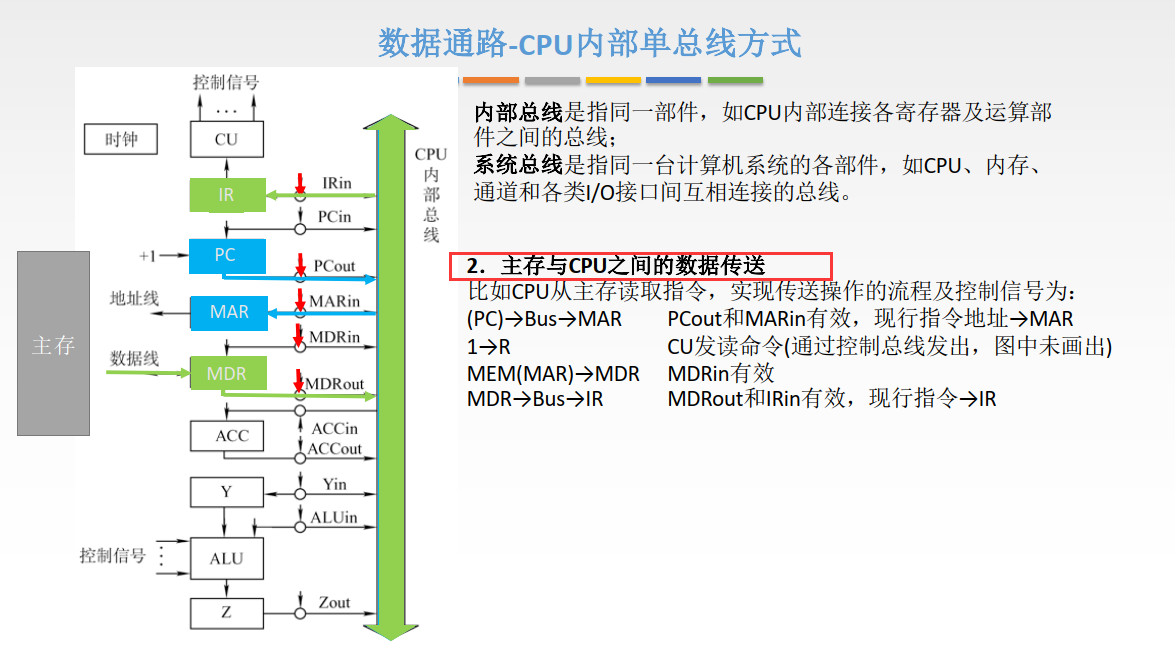

• 主存 - CPU 之间数据传送

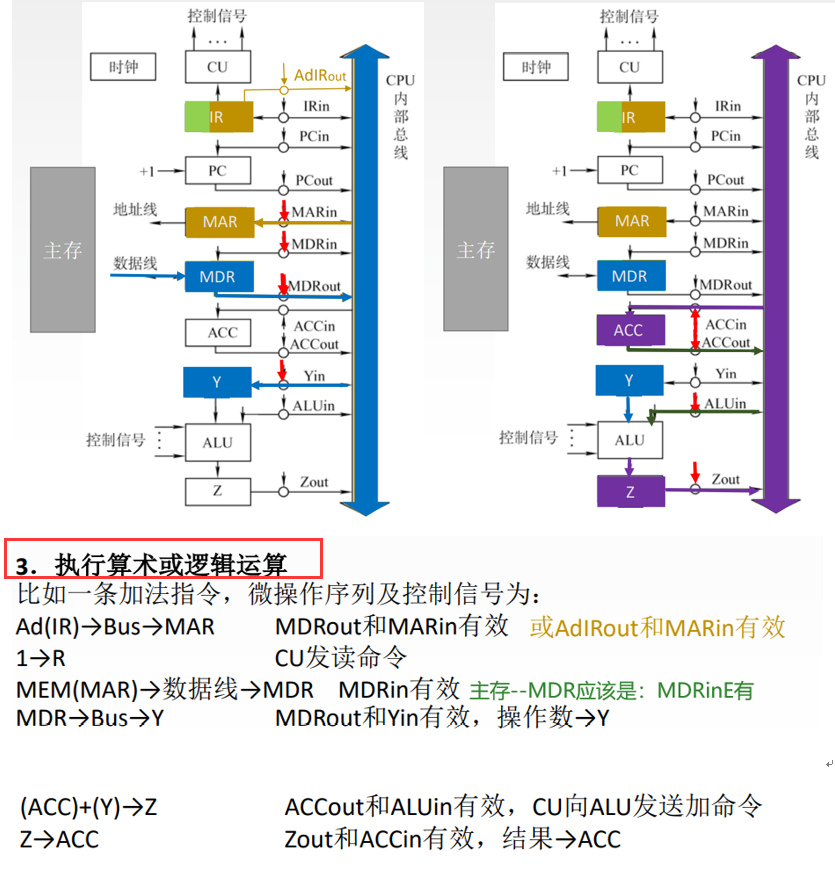

• 执行算数或逻辑运算 - 数据传送

  注： Y为暂存寄存器

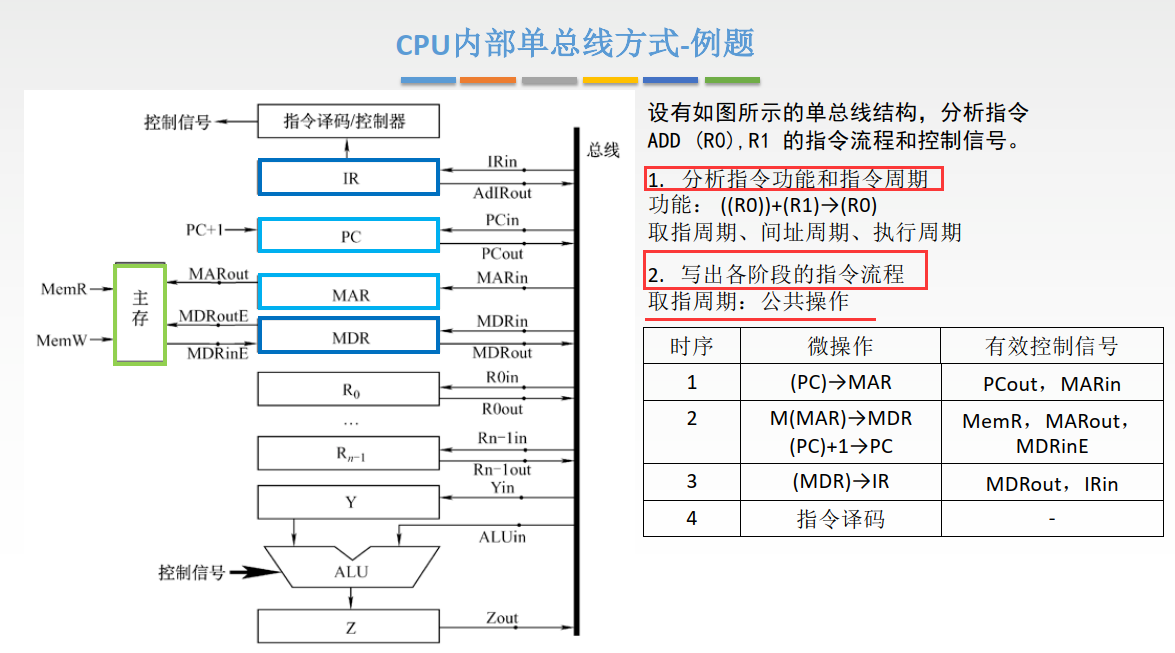

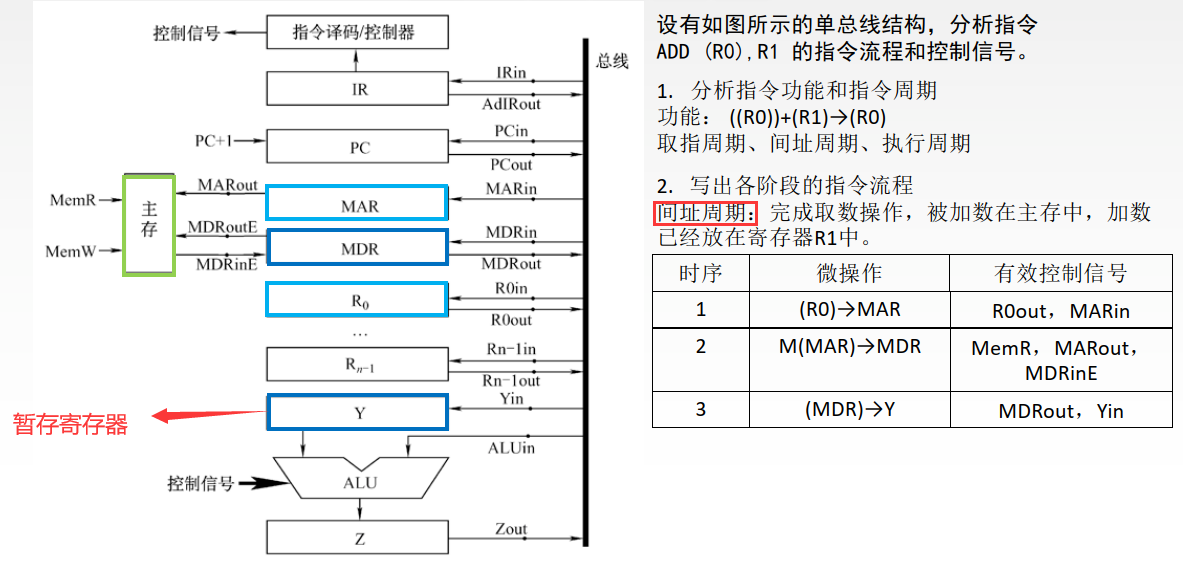

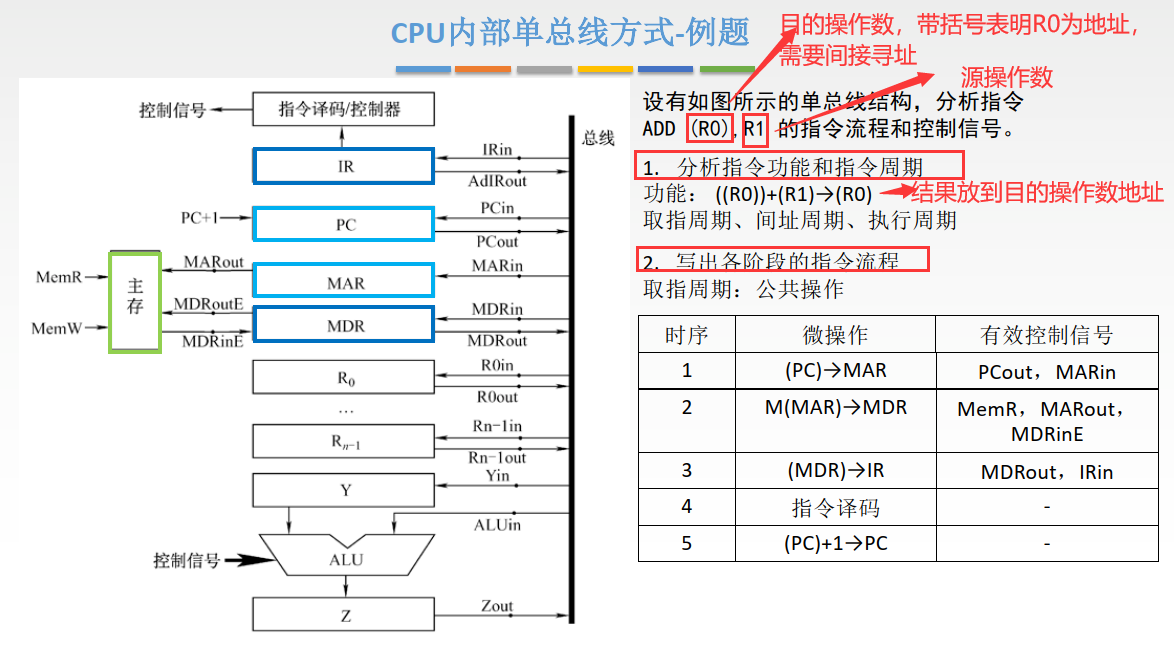

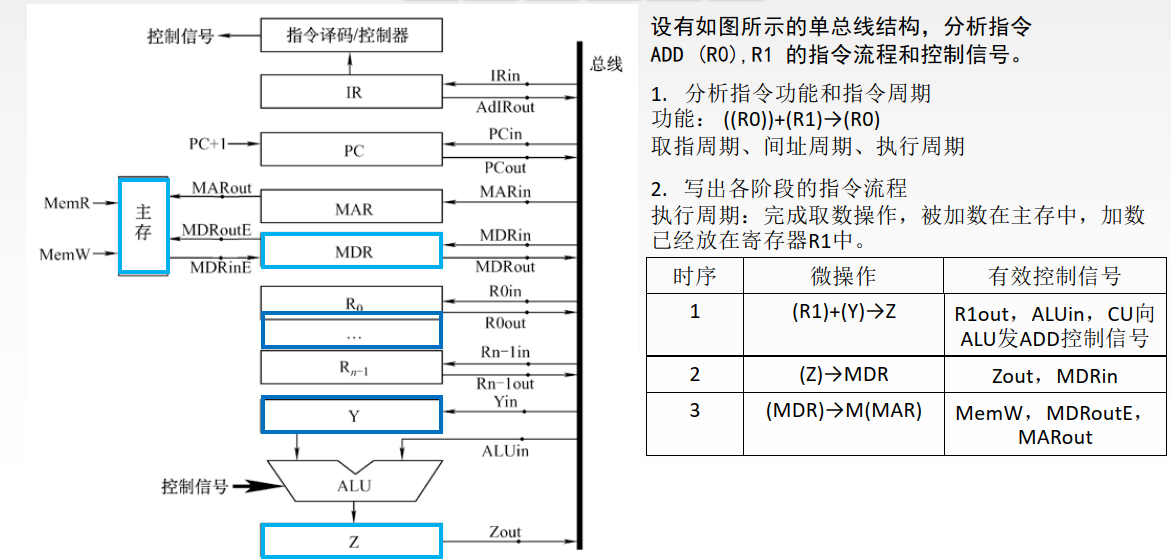

（3）CPU内部单总线方式-例题

• 题目：

• 解答：




---

2.专用数据通路

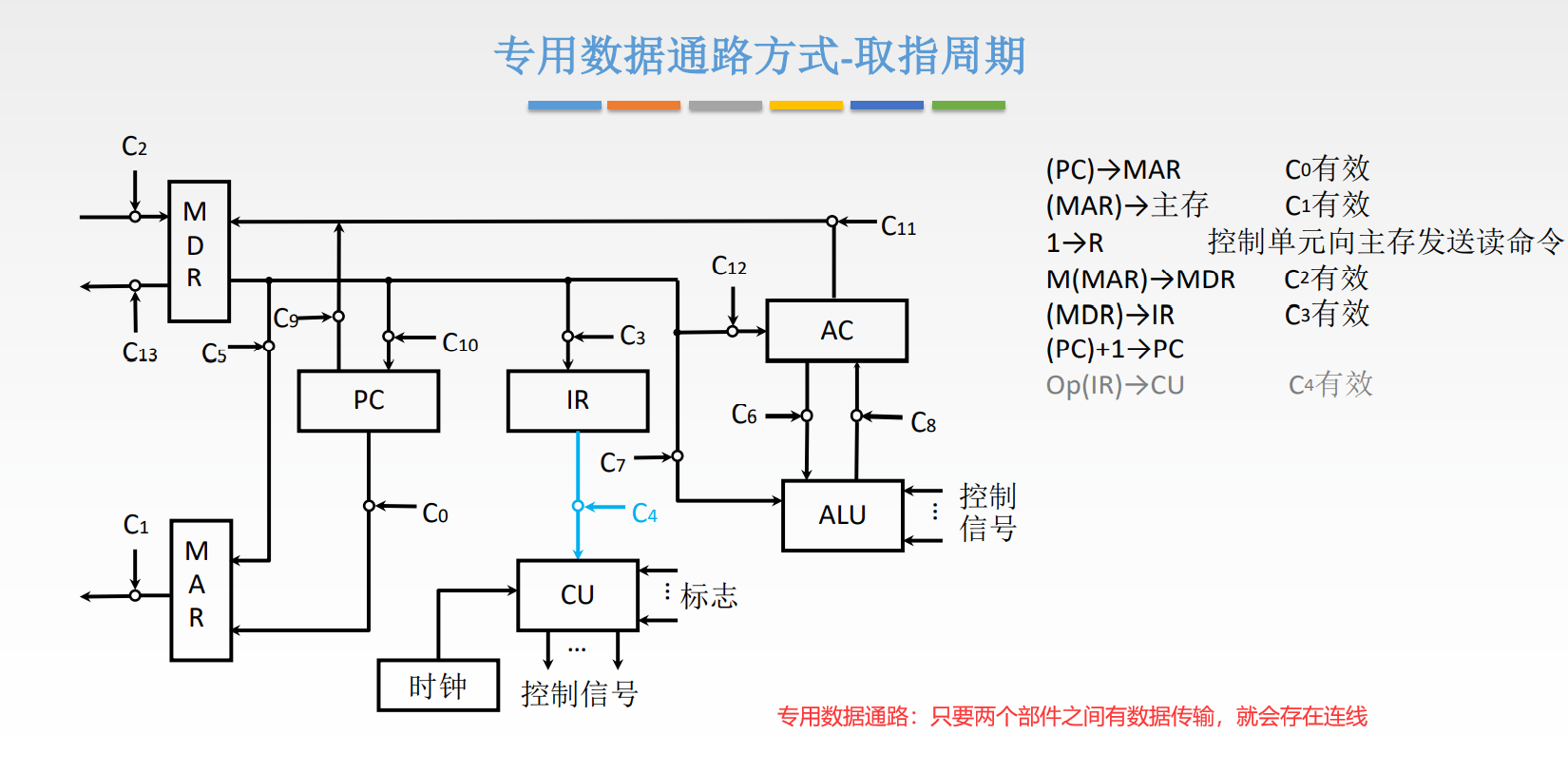

（1）专用数据通路 —— 取指周期

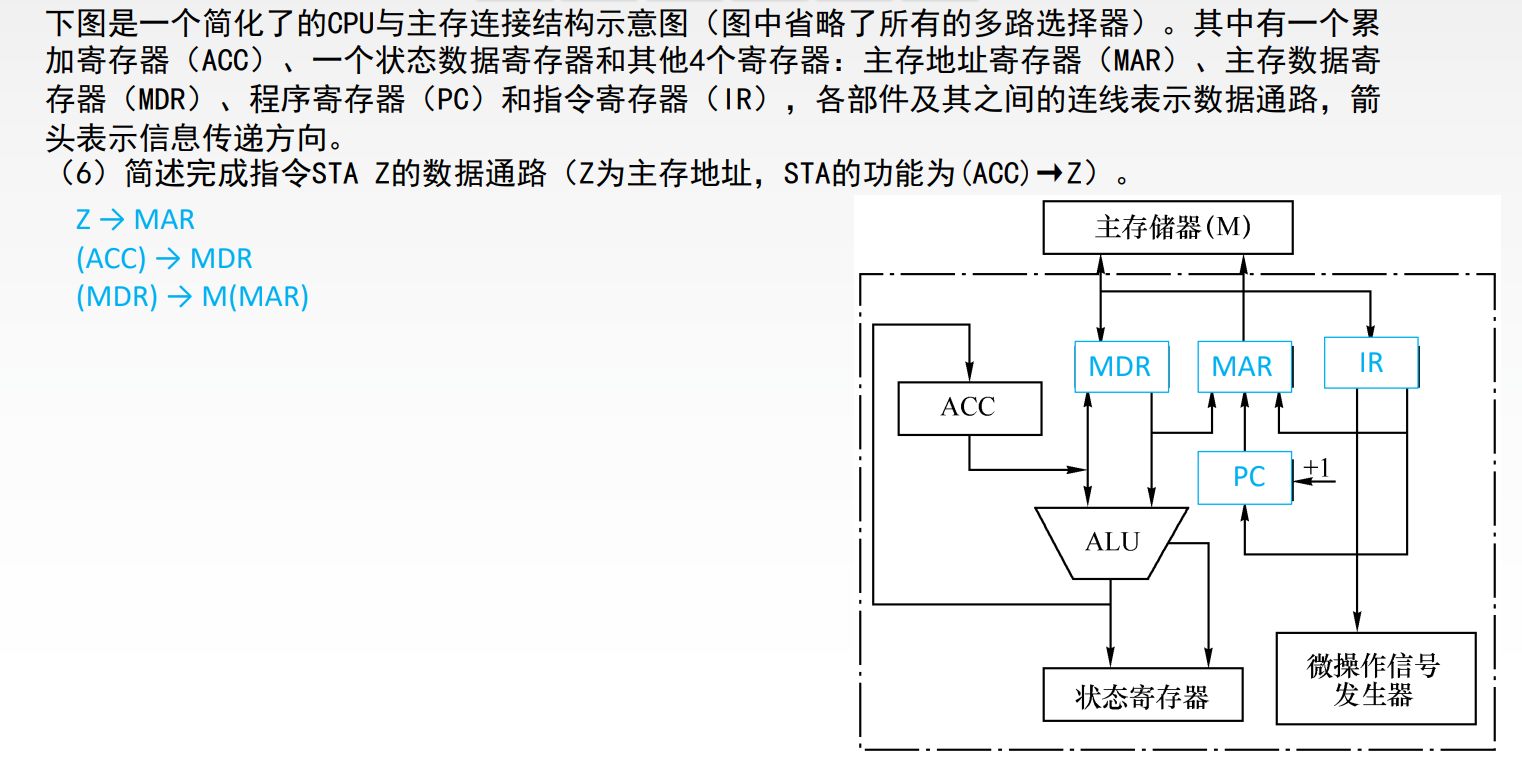

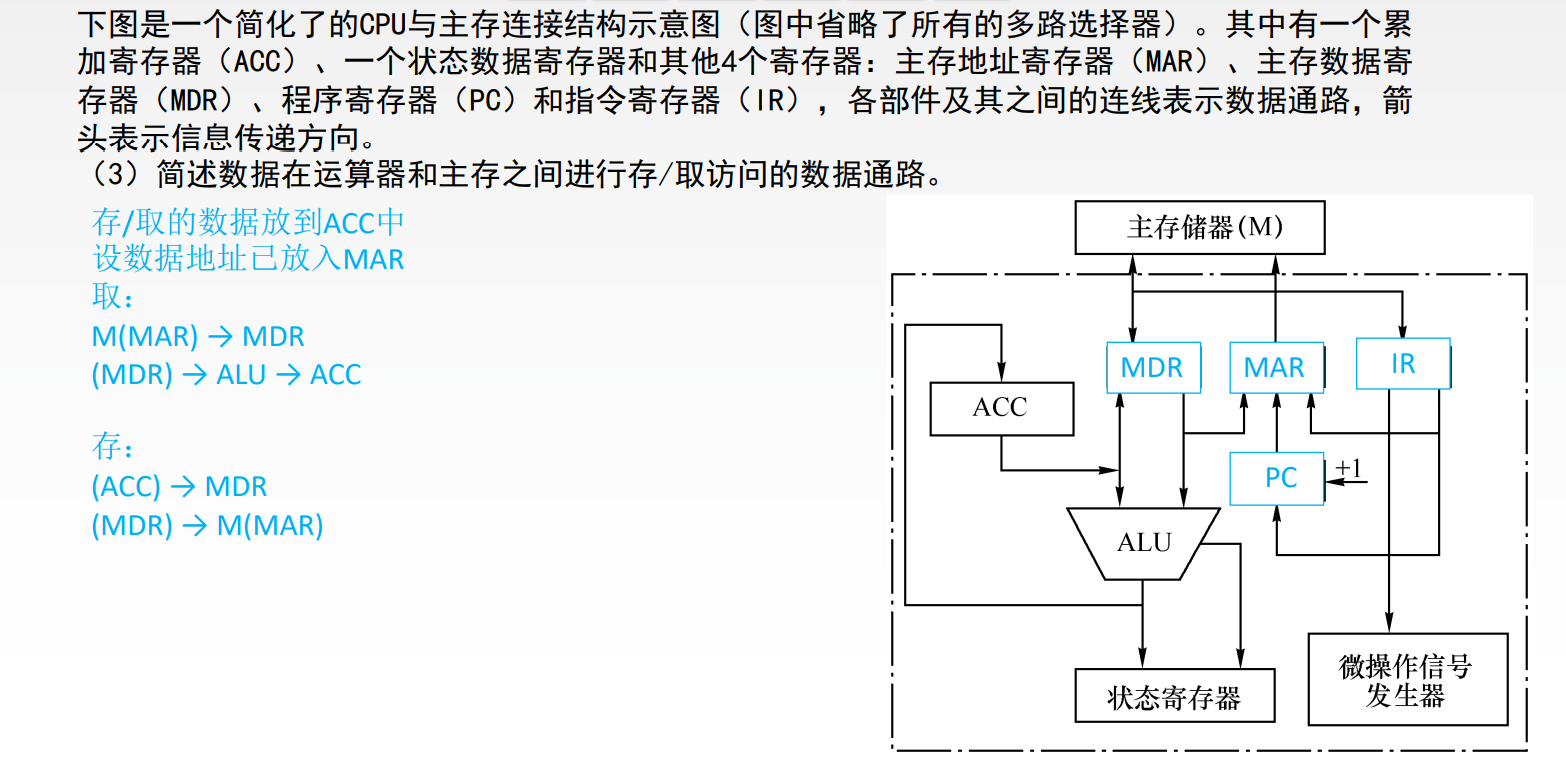

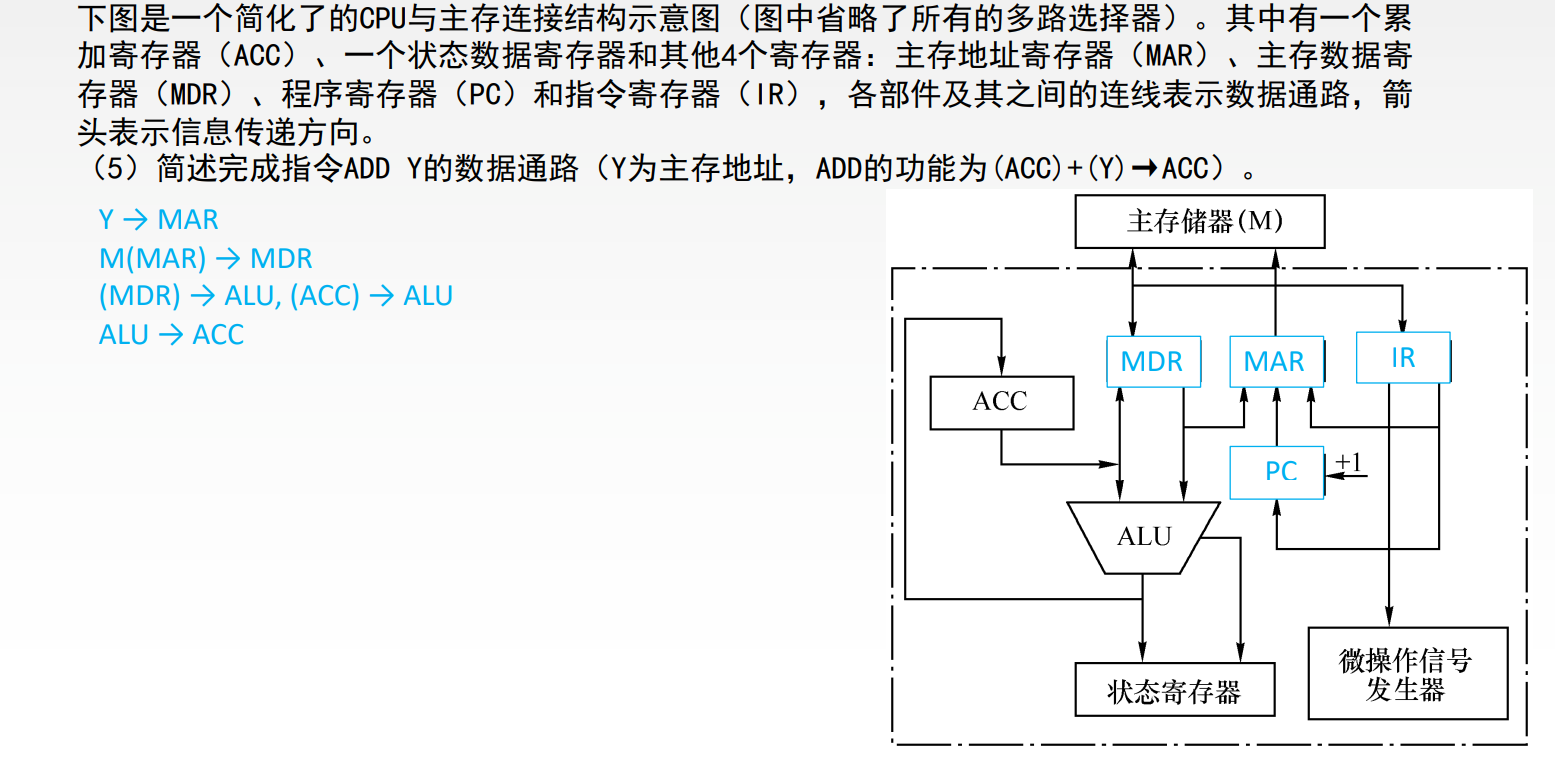

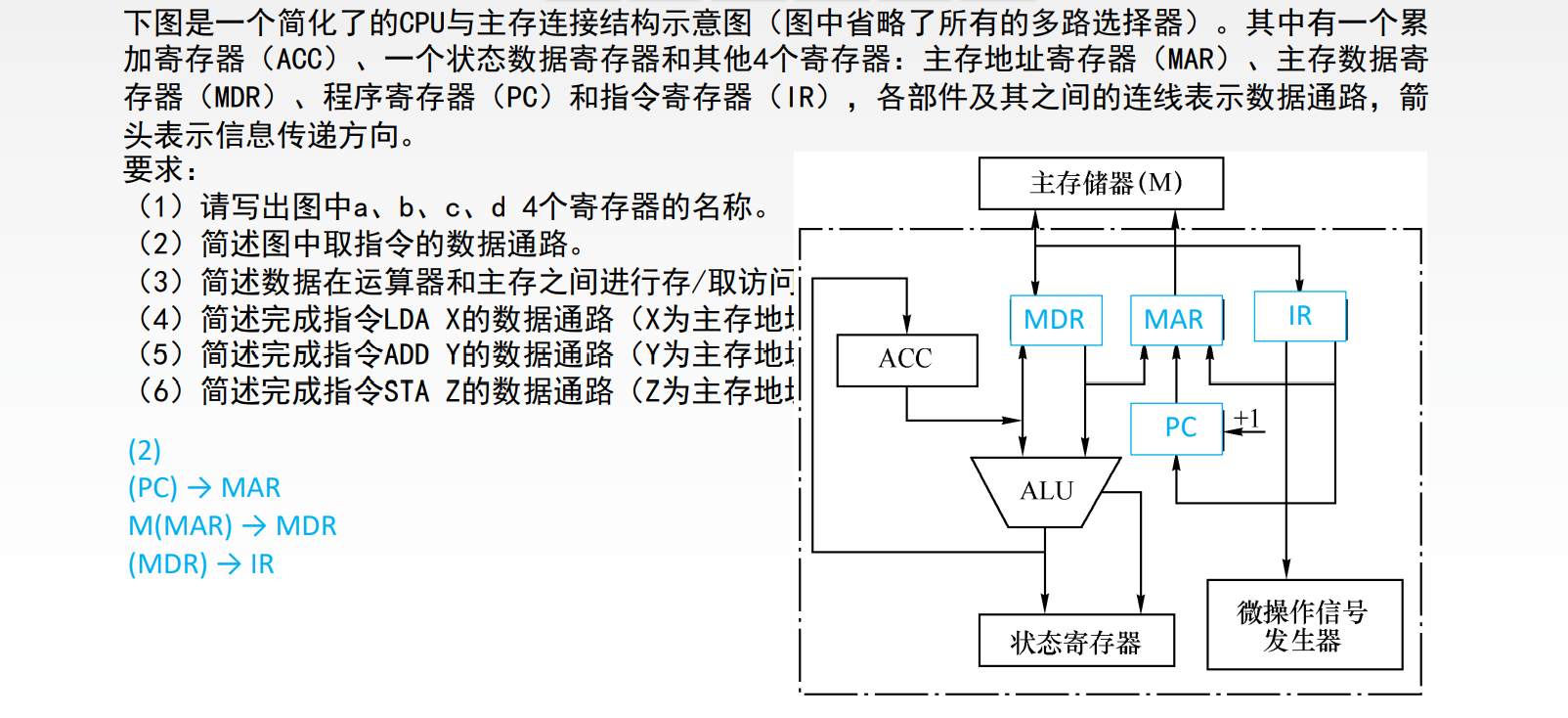

（2）专用数据通路方式-例题
