脉冲宽度调制或PWM是用于改变脉冲串中的脉冲宽度的常用技术。PWM有许多应用，如控制伺服和速度控制器，限制电机和LED的有效功率。

主要内容

1. Arduino输出模拟信号，也就是可变电压输出。
2. pwm技术原理及实现方法
3. 利用不同技术实现pwm

7.1 PWM的基本原理

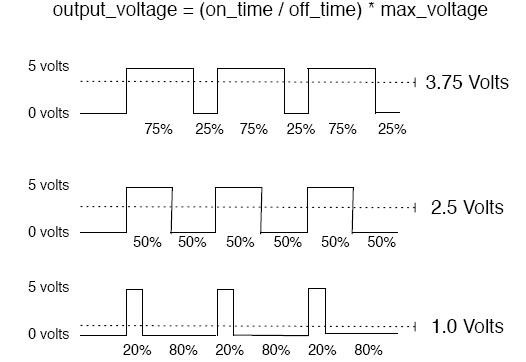

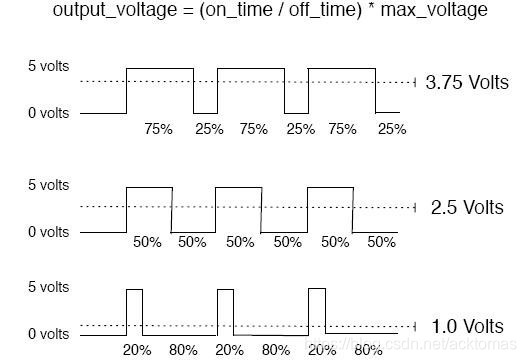

脉冲宽度调制基本上是一个随时间变化而变化的方波。基本的PWM信号如下图所示。

7.2 基本PWM信号

有很多术语与PWM相关：

• On-Time（导通时间） - 时间信号的持续时间较长。
• Off-Time（关断时间） - 时间信号的持续时间较短。
• Period（周期） - 表示为PWM信号的导通时间和关断时间的总和。
• Duty Cycle（占空比） - 它表示为在PWM信号周期内保持导通的时间信号的百分比。

周期

如图所示，Ton表示导通时间，Toff表示信号的关断时间。周期是导通和关断时间的总和，并按照以下公式计算： T t o t a l = T o n + T o f f T_{total}=T_{on}+T_{off} Ttotal​=Ton​+Toff​

占空比

占空比用于计算为一段时间的导通时间。使用上面计算的周期，占空比计算为：
D = T o n T o n + T o f f = T o n T t o t a l D=\frac{T_{on}}{T_{on}+T_{off}}=\frac{T_{on}}{T_{total}} D=Ton​+Toff​Ton​​=Ttotal​Ton​​

7.3 调节电压变化

1. 改变电路中的电压。

• 缺点：体积增大，电能变成热能

2. 省电又环保的PWM变频技术

• 称为：脉冲宽度调制（Pulse Width Modulation）
• 通过改变脉冲宽度，将能仿真模拟电压高低变化的效果。
• 公式：
  模 拟 输 出 电 压 = 脉 冲 宽 度 × 高 电 平 值 ⇒ 输 出 电 压 高 电 平 值 = 开 启 时 间 百 分 比 模拟输出电压 = 脉冲宽度 \times 高电平值 \Rightarrow \frac {输出电压}{高电平值} = 开启时间百分比 模拟输出电压=脉冲宽度×高电平值⇒高电平值输出电压​=开启时间百分比

7.4 模式输出（PWM)指令和默认频率

7.4.1 analogWrite()函数

1. analogWrite()函数将模拟值（PWM波）写入引脚。它可用于以不同的亮度点亮LED或以各种速度驱动电机。在调用analogWrite()函数之后，引脚将产生指定占空比的稳定方波，直到下一次调用analogWrite()或在相同引脚上调用digitalRead()或digitalWrite()。大多数引脚上的PWM信号频率约为490Hz。在Uno和类似的板上，引脚5和6的频率约为980Hz。Leonardo上的引脚3和11也以980Hz运行。
2. Arduino 的模拟输入（analogRead）的范围值介于0~1023之间，而模拟输出（analogWrite）介于0 ~ 255。
3. 在大多数Arduino板上（ATmega168或ATmega328），此功能在引脚3，5，6，9，10和11上工作。在Arduino Mega上，它在引脚2-13和44-46上工作。旧的Arduino ATmega8板仅支持引脚9，10和11上的 analogWrite()。
4. Arduino Due支持引脚2至13以及引脚DAC0和DAC1上的 analogWrite()。与PWM引脚不同，DAC0和DAC1是数模转换器，用作真正的模拟输出。
5. 在调用analogWrite()之前，不需要调用pinMode()将引脚设置为输出。

7.4.2 analogWrite()函数语法

analogWrite ( pin , value ) ;
//value − the duty cycle: between 0 (always off) and 255 (always on).

value - 占空比：0（始终导通）到255（始终关断）之间。

示例

int ledPin = 9; // LED connected to digital pin 9
int analogPin = 3; // potentiometer connected to analog pin 3
int val = 0; // variable to store the read valuevoid setup() {pinMode(ledPin, OUTPUT); // sets the pin as output
}void loop() {val = analogRead(analogPin); // read the input pinanalogWrite(ledPin, (val / 4)); // analogRead values go from 0 to 1023, // analogWrite values from 0 to 255
}

例如：

analogWrite(5, 168);

上面的指令将使第5引脚输出3.3V电压，因为 168 255 × 5 ≈ 3.3 \frac {168}{255}\times {5} \approx 3.3 255168​×5≈3.3

7.5 pwm频率

7.5.1 默认频率

Arduino控制板预设采用1kHz 和 500Hz两组不同的PWM输出频率

• 引脚5、6：976.5625Hz
• 引脚3、11、9、10：490.196Hz
• 若PWM频率太低，电机会抖动，LED会闪烁
• 人耳可以感受20kHz以内的频率，为避免听到电机的抖动音，应调高PWM的输出频率

7.5.2 改变PWM的输出频率

Arduino的PWM输出频率是由ATmega微处理器内部的三个系统定时器：

• （Timer0~Timer2）决定的，Timer0（5、6）、Timer1（9、10）、Timer2（3、11），通过改变定时器的设置，来调整PWM的输出频率。
• Arduino的delay()、millis()、micros()等函数的基准时间，来自Timer0，若调整此定时器，将导致这些函数的延迟时间错乱。

下面的程序语句将Timer1（9、10端口输出）的PWM频率调整成31250Hz。

void setup() {TCCR1B = TCCR1B & 0b11111000 | 0x01;
}

关于参数的详细说明以及频率对照表

任务1：调光器

1. 实验说明： 利用电位器的输入信号变化来调整LED亮度
2. 实验材料：

物品	数量
LED	1个
电位器	1个

线性电位器是一个模拟量的电子元器件，模拟量和数字量有什么区别呢？简单的说，数字量只有0和1两种状态，对应的就是开和关，高电平和低电平。而模拟量则不一样，他的数据状态呈现线性状态例如1到1000。
我们将电位器接入了arduino控制板的A0模拟量检测口，arduino的模拟接口能够测量0-5V的电压，对应的返回值为0-1024，对电压变化的测量精度相对较高。
注意：本次试验我们使用的是精密线性电位器，电位器最好选用绕线的精密线性电位器，因为市面上的廉价的非线性电位器做这种实验时，数值漂移大，容易造成led闪烁，电阻成非线性变化，亮度变化不明显，容易产生和按钮调光实验那种层级感，影响试验效果。
3. 实验程序

byte potPin = A0;
byte ledPin = 11;
int potSpeed = 0;
byte val = 0;
void setup() {pinMode(ledPin OUTPUT);
}void loop() {potSpeed = analogRead(potPin);val = map(potSpeed, 0, 1023, 0, 255);analogWrite(ledPin, val);
}

任务2：随机数字与烛光效果

实验说明： 随机， 通过随机调整接在数字11端口的LED亮度，以及随机持续时间来模拟烛光效果。

随机指令：

random

byte rnd = random(200); //从0~199之间挑选一个数字，存入rnd
byte rnd = random(20, 50); //从20~49之间挑选一个数字，存入rnd

然而，Arduino每次挑选的数字并不是那么随意，为了提高不重复的比率，在每次执行random()函数之前，先执行randomSeed()函数，

实验程序：

byte ledPin = 11；
void setup() {pinMode(ledPin, OUTPUT);randomSeed(analogRead(A5);  //空接端口的读取值很不稳定，适合于做randomSeed()参数。
}void loop() {analogWrite(ledPin, random(135) + 120);delay(random(200));
}

任务3： 通过串口调整灯光亮度

实验说明： 接收用户输入的0~255数值来改变接在11引脚的LED亮度。

用户通过按键的输入值是字符串格式，而模拟输出指令所需要的参数是数字格式。有两种方法把字符或字符串转换成数字。

• 将ASCII码减掉48。数字0的十进制ASCII码是48
  ‘2’ - ‘0’ $\Rightarrow$ 50 - 48 $\Rightarrow$ 2
  ‘2’ - 48 $\Rightarrow$ 50 -48 $\Rightarrow$ 2
• 使用atoi()函数指令，把字符串转换成数字。

比如：Arduino收到字符串 ‘168\n’

1. 处理第一个字：pwm = pwm * 10 + （_in - '0')
2. 处理第二个字：pwm = pwm * 10 + （_in - '0')
3. 处理第三个字：pwm = pwm * 10 + （_in - '0')
4. 读取到字符’\n’，转换完毕！
   由于每次传递的数字长度不确定（如： ‘3’ 和‘168’），为了让接收端确认一串数字的结尾，在发送数据的后面加上‘\n’字符。
   实验程序：

byte ledPin = 11;
void setup() {Serial.begin(9600);
}void loop() {int pwm = 0;byte _in;if (Serial.available()) {_in = Serial.read();while (_in != '\n') {if (_in >= '0' && _in <='9') {pwm = pwm * 10 + (_in - '0');}_in = Serial.read();}if (pwm >255) pwm = 255;analogWrite(ledPin, pwm);}
}

活动4：按钮PWM控制LED亮度

实现说明

setup()函数只需声明9号引脚为输出引脚，其他什么都不做。
调用analogWrite()函数(在loop函数内)需要两个参数:第一个为要操作的引脚，第二个时要写出的PWM 脉冲宽度 值。
为了让LED的熄灭和点亮有渐变效果,你需要逐渐将PWM值从0（全部时间不通电）逐渐增加到255（全部时间通电）。然后，再从255调到0，以完成一轮亮度渐变。在下方的工程中，PWM值用一个名为brightness的变量存储。loop函数每执行一次，就将brightness变量的值与fadeAmount变量的值相加，并将和再赋给brightness变量。
当brightness变量的值是0或255时，如果发现fadeAmount值为-5，它就应被设为5；若为5则设为-5。如此一来，下次进入循环时亮度就会跟着由弱转亮或由亮转弱。analogWrite()函数能极其快速的改变PWM值，因此在loop函数最后的delay控制了渐变速度。试试看改变delay的时间，看看它如何影响渐变效果。
代码：

int n=0;
void setup ()
{  pinMode(4,INPUT);  pinMode(6,OUTPUT);      //该端口需要选择有#号标识的数字口  pinMode(10,INPUT);
}
void loop()
{  int up =digitalRead(4);          //读取4号口的状态  int down = digitalRead(10);      //读取10号口的状态     if (up==HIGH)                    //判断4号口目前是否是高电平  {   n=n+5;                         //每次累加值为5  if (n>=255) {  n=255;  }            //限定最大值为255     analogWrite(6,n);               //使用PWM控制6号口输出，变量n的取值范围是0-255   delay (300);  }  if (down==HIGH)                    //减少亮度  {  n=n-5;  if (n<=0) {  n=0;  }  analogWrite(6,n);  delay (300);  }
}

活动5：使用atoi()转换字符串成数字

实验说明

先声明一个空字符串变量，每次收到的新字符，存入字符串变量(data)，以及变量i，每次接收到新的字符，就将它存入字符串变量，最后通过atoi()转换。

实验程序

byte ledPin = 11;
void setup(){Serial.begin(9600);Serial.println("LED ready:");
}void loop() {int pwm;char data[4];byte i = 0;char chr;if (Serial.available()) {while ((chr = Serial.read()) != '\n') {if ( chr >= '0' && chr <= '9' && i < 3) {data[i] = chr;i++;}}data[i] = '\0';pwm = atoi(data);if (pwm > 255) pwm = 255;Serial.print("PWM： ");Serial.println(pwm);analogWrite(ledPin, pwm);}
}

3.7 补充阅读材料：

1. PWM

《LED亮度渐隐》你可以在Arduino IDE文件->工程库->示例程序->Analog菜单( File->Sketchbook->Examples->Analog)
LED亮度渐隐的例子向你展示如何通过PWM来输出近似的模拟信号。

脉宽调制技术（PWM）是通过数字信号的快速切换来获取近似的”模拟信号”的一种方式。数字信号有一个特点：它只有两个状态，高电平和低电平，因而它的输出在示波器上看起来不会有波动，都是方形的，因而我们把数字信号输出产生的数字信号称为方波。
方波是一种非正弦曲线的波形，通常会与电子和讯号处理时出现。理想方波只有“高”和“低”这两个值。电流或电压的波形为矩形的信号即为矩形波信号，高电平在一个波形周期内占有的时间比值称为占空比，占空比为50%的矩形波称之为方波。方波有低电平为零与为负之分，必要时，可加以说明“低电平为零”、“低电平为负”。【百度百科】
数字信号的快速开关可以产生近似的模拟信号。当一直处于打开状态时就是5V，当一直关闭时就是0V。通过改变固定一小段时间内高电平和低电平占的时间，我们就可以输出0V到5V的等效电压，也就是等效的模拟信号了。在这一小段时间内高电平所占的时间就叫做脉冲宽度，简称脉宽。为了获取不同的等效电压，你可以改变脉冲宽度（就是上面所说的改变固定一小段时间内高电平和低电平占的时间），对于脉冲宽度的调整就是所谓的脉宽调制技术（PWM）。 对引脚进行PWM操作，将PWM值从0逐渐调整到255，就相当于LED那条电路上的总电压从0V渐渐调整到了5V，LED的亮度也由最暗变最亮。
在这张图表中，绿色的线代表PWM的时间间隔（上文所提到的固定的一小段时间）。这个最大长度的倒数就是PWM的频率（频率等于时间的倒数)。因此，假如时间间隔是2ms，那么PWM频率就是500Hz左右。例如PWM频率为500Hz左右，则时间间隔是2ms。analogWrite() 输出的是0-5v的等效电压。若传入一个0-255的某个整数就代表引脚上将输出0V到5V的某个等效电压，例如

• analogWrite(255) 代表5V，高电平将占据100%的时间间隔。
• analogWrite(127) 就表示50%的时间间隔被高电平占据。

请将《LED亮度渐隐》一文中的例子下载到板子上。当例程开始运行后，请来回摇晃Arduino板。这样做的目的是为了让你不用示波器也能真切的看到PWM的真实面貌。因为人眼的视觉暂留让你在晃动过程中将点亮的板载LED看成连续的线条。当你对LED进行PWM操作时，这些线条的长度会根据脉宽变长变短。这样你就更加能体会到PWM的实质啦！

2. LED的正确接法

LED的工作电压约2V，但Arduino微电脑的输出电压是5V，我们应该在Arduino的输出和LED之间连接一个限流电阻，但有时我们把LED直接接在第13脚，这是因为Arduino处理器的输出电流不高（每个脚位可输出20mA，所有引脚最多40mA），第13引脚内接一个1kΩ电阻，因此不会烧毁LED。在实际的操作中，请串联一个220Ω~1kΩ的电阻，连接方式有：源流（source current）和潜流（sink current）两种。源流是当引脚的值为1时，电流由微处理器流出，经组件后至地端。潜流是当引脚的输出状态为0时，电流由Vcc流出，经组件后进入微处理器。无论哪一种接法，都要确认不要从微处理器流出或流入40mA以上的电流，否则该引脚可能会损毁。

3. 电位器：

在许多电工电子线路中，为了调节电流、电压的大小，改变控制电路的电性能，一般可使用可变电阻器(也称电位器、变阻器)来实现，通过调节改变电路中的电阻值来达到控制电流或电压的目的。 一般电位器有三只引脚，如图所示的是碳膜电位器内部结构图。其中中间引脚连接滑动片，其余两脚为固定臂，当滑动片在碳膜上滑动时，即可获得变化的电阻值，其阻值可在一定范围内连续可调。
